Типы и виды индуктивных датчиков: полная классификация
Индуктивный датчик представляет собой преобразователь, широко используемый для бесконтактного определения положения металлических объектов. Классификация осуществляется по ряду признаков: конструкции, типу сигнала и условиям эксплуатации.

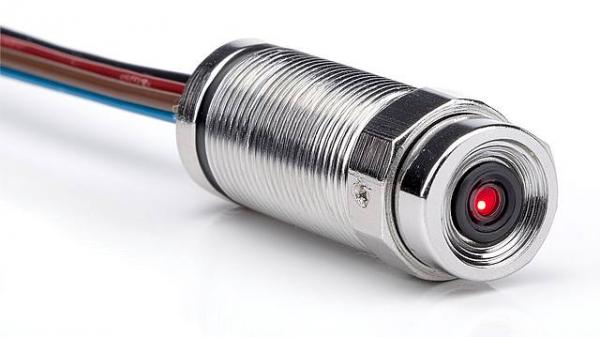

Определение и принцип действия индуктивных датчиков
Индуктивный датчик – это электромеханическое устройство, предназначенное для бесконтактного обнаружения металлических объектов. Основой принципа действия является изменение индуктивности катушки, вызванное приближением металлического объекта к чувствительной области датчика.
В общем случае, датчик состоит из катушки индуктивности, генератора электромагнитного поля и схемы обработки сигнала. Когда металлический объект попадает в зону действия электромагнитного поля, генерируемого катушкой, в объекте наводятся вихревые токи. Эти токи создают собственное магнитное поле, которое взаимодействует с полем катушки, изменяя её индуктивность и, следовательно, импеданс.
Схема обработки сигнала фиксирует эти изменения и преобразует их в выходной сигнал, который может быть аналоговым или цифровым. Аналоговые датчики выдают сигнал, пропорциональный расстоянию до объекта, а цифровые (коммутационные) датчики формируют дискретный сигнал при достижении объектом определенного порога.
Индуктивные датчики находят широкое применение в различных отраслях промышленности, включая автоматизацию производства, робототехнику и системы контроля доступа, благодаря своей надежности, долговечности и нечувствительности к загрязнениям.

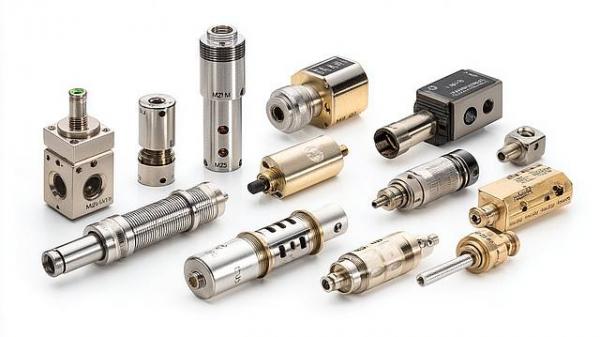

Классификация индуктивных датчиков по конструкции
По конструктивному исполнению индуктивные датчики подразделяются на два основных типа: одинарные, использующие один магнитопровод, и дифференциальные, имеющие две измерительные ветви.
Одинарные индуктивные датчики
Одинарные индуктивные датчики представляют собой наиболее простую конструкцию, состоящую из одной катушки индуктивности, намотанной на магнитопровод. Принцип их работы основан на изменении индуктивности этой катушки при приближении металлического объекта к её чувствительной зоне.
Функционирование одинарного датчика базируется на принципе изменения индуктивности дросселя при изменении воздушного зазора. Конструкция включает в себя ярмо, витки обмотки и якорь, зафиксированный пружинами. На обмотку подается переменный ток, и сила тока в нагрузочной цепи зависит от индуктивности, которая, в свою очередь, зависит от размера воздушного зазора.
Преимуществом одинарных датчиков является их простота и надежность, что делает их экономически выгодными для широкого спектра применений. Они часто используются в задачах, где требуется простое обнаружение наличия или отсутствия металлического объекта, например, в системах контроля доступа или в качестве концевых выключателей.
Однако, стоит отметить, что одинарные датчики могут быть более чувствительны к внешним воздействиям, таким как изменения температуры и электромагнитные помехи, по сравнению с дифференциальными датчиками. Поэтому при их использовании необходимо учитывать условия эксплуатации и принимать меры для минимизации влияния этих факторов.
Дифференциальные индуктивные датчики
Дифференциальные индуктивные датчики представляют собой более сложную конструкцию по сравнению с одинарными, состоящую из двух катушек индуктивности, включенных по дифференциальной схеме. Это означает, что при приближении металлического объекта к датчику индуктивность одной катушки увеличивается, а индуктивность другой – уменьшается.
В дифференциальной модели при изменении измеряемого параметра изменяются индуктивности обеих катушек на одинаковое значение, но с противоположным знаком. Это позволяет значительно повысить чувствительность и точность датчика, а также снизить влияние внешних факторов, таких как температура и электромагнитные помехи.
Дифференциальные датчики часто используются в приложениях, где требуется высокая точность измерения перемещения или положения, например, в системах управления станками с ЧПУ, в измерительных приборах и в системах контроля деформации.
Конструктивно дифференциальные датчики могут быть выполнены в различных формах, например, с использованием Ш-образного магнитопровода для компактного размещения катушек. Для обеспечения функционирования таких датчиков часто применяется питание от трансформатора с выводом от средней точки, что позволяет измерять разность токов в катушках и, следовательно, определять положение объекта.
Благодаря своим преимуществам, дифференциальные индуктивные датчики находят широкое применение в различных отраслях промышленности, где требуется высокая точность и надежность измерений.

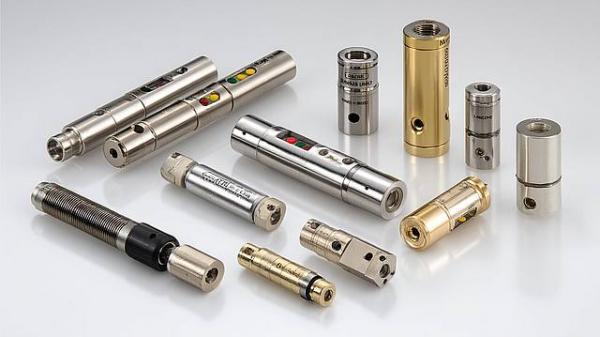

Классификация индуктивных датчиков по типу сигнала
В зависимости от типа выходного сигнала, индуктивные датчики делятся на две основные категории: аналоговые, выдающие непрерывный сигнал, и цифровые (коммутационные), формирующие дискретный сигнал.
Аналоговые индуктивные датчики
Аналоговые индуктивные датчики формируют на выходе непрерывный сигнал, пропорциональный расстоянию до обнаруживаемого металлического объекта. Этот сигнал может быть представлен в виде напряжения, тока или изменения частоты, в зависимости от конкретной реализации датчика.
Принцип работы аналоговых датчиков основан на непрерывном изменении индуктивности катушки при изменении расстояния до объекта. Схема обработки сигнала в таких датчиках преобразует это изменение индуктивности в аналоговый выходной сигнал, который может быть непосредственно использован для измерения перемещения, положения или других физических величин, связанных с перемещением объекта.
Аналоговые индуктивные датчики находят широкое применение в задачах, где требуется высокая точность и непрерывный контроль положения объекта, например, в системах управления движением, в измерительных приборах и в системах контроля качества.
Одним из преимуществ аналоговых датчиков является возможность получения информации о положении объекта в широком диапазоне расстояний. Однако, стоит отметить, что точность аналогового сигнала может быть подвержена влиянию различных факторов, таких как нелинейность характеристики датчика, температурные изменения и электромагнитные помехи. Поэтому при использовании аналоговых датчиков необходимо учитывать эти факторы и принимать меры для минимизации их влияния.
Цифровые (коммутационные) индуктивные датчики
Цифровые (коммутационные) индуктивные датчики, также известные как дискретные датчики, формируют на выходе дискретный сигнал, принимающий одно из двух состояний: "включено" или "выключено". Переключение состояния происходит при достижении обнаруживаемым металлическим объектом определенного порога расстояния до датчика.
Принцип работы цифровых датчиков основан на сравнении значения индуктивности катушки с заданным пороговым значением. Когда объект приближается к датчику и индуктивность достигает этого порога, схема обработки сигнала переключает выходной сигнал из одного состояния в другое.
Цифровые индуктивные датчики широко используются в задачах, где требуется простое обнаружение наличия или отсутствия объекта, например, в системах контроля доступа, в качестве концевых выключателей, в системах подсчета и в других приложениях, где не требуется высокая точность измерения положения.
Одним из преимуществ цифровых датчиков является их простота и надежность. Они менее чувствительны к внешним воздействиям, чем аналоговые датчики, и их выходной сигнал легко интегрируется в цифровые системы управления.
Цифровые датчики могут иметь различные типы выходных каскадов, например, с нормально замкнутыми или нормально разомкнутыми контактами, что позволяет адаптировать их к различным требованиям конкретного применения.

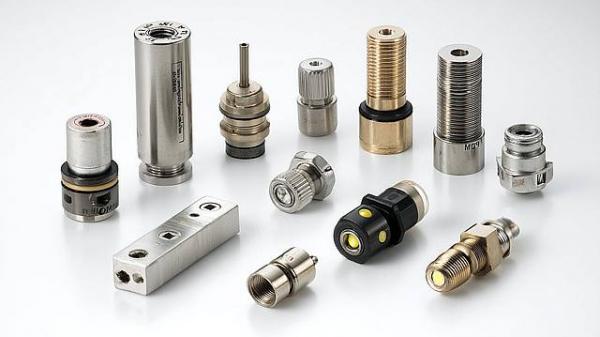

Классификация индуктивных датчиков по условиям эксплуатации
В зависимости от условий эксплуатации, индуктивные датчики подразделяются на: стойкие к высокому давлению и взрывозащищенные (включая датчики с интерфейсом NAMUR) для работы в опасных средах.
Датчики, стойкие к высокому давлению
Датчики, стойкие к высокому давлению, специально разработаны для работы в условиях экстремального давления, где обычные датчики могут выйти из строя или давать неточные показания. Эти датчики находят применение в различных отраслях промышленности, включая нефтегазовую, химическую и гидравлику.
Конструкция датчиков, стойких к высокому давлению, предусматривает использование прочных материалов и герметичных корпусов, способных выдерживать значительные нагрузки. Чувствительные элементы датчиков, такие как катушки индуктивности, также защищены от деформации и повреждений, вызванных высоким давлением.
Для обеспечения надежной работы в условиях высокого давления, датчики подвергаются тщательным испытаниям и сертификации. Они должны соответствовать строгим требованиям безопасности и обеспечивать точные и стабильные показания даже при максимальном давлении.
Датчики, стойкие к высокому давлению, могут быть как аналоговыми, так и цифровыми, в зависимости от конкретных требований применения. Они могут использоваться для измерения давления жидкостей, газов и других сред.
При выборе датчика, стойкого к высокому давлению, необходимо учитывать диапазон измеряемого давления, точность, стабильность и условия эксплуатации. Также важно обратить внимание на материалы корпуса и чувствительных элементов, чтобы обеспечить совместимость с измеряемой средой и предотвратить коррозию или другие повреждения.
Взрывозащищенные датчики (с интерфейсом NAMUR)
Взрывозащищенные датчики предназначены для безопасной эксплуатации в потенциально взрывоопасных средах, где присутствуют горючие газы, пары или пыль. Эти датчики должны соответствовать строгим стандартам безопасности и иметь соответствующие сертификаты, подтверждающие их взрывобезопасность.
Взрывозащищенные индуктивные датчики могут иметь различные типы взрывозащиты, такие как искробезопасная цепь (Ex i), взрывонепроницаемая оболочка (Ex d) и другие. Выбор типа взрывозащиты зависит от конкретных условий эксплуатации и требований безопасности.
Интерфейс NAMUR (Normenarbeitsgemeinschaft für Mess- und Regeltechnik) является стандартом для двухпроводных датчиков, используемых в системах автоматизации. Датчики с интерфейсом NAMUR обеспечивают искробезопасность цепи и позволяют осуществлять диагностику состояния датчика.
Взрывозащищенные датчики с интерфейсом NAMUR широко используются в химической, нефтегазовой и других отраслях промышленности, где требуется обеспечить безопасность и надежность измерений в опасных средах.
При выборе взрывозащищенного датчика необходимо учитывать класс взрывоопасной зоны, тип взрывозащиты, диапазон измеряемых параметров, точность и другие характеристики. Также важно обратить внимание на наличие соответствующих сертификатов и соответствие датчика требованиям нормативных документов.
Типы и виды индуктивных датчиков: полная классификация
|
Тип датчика
|
Конструкция
|
Тип выходного сигнала
|
Область применения
|
Особенности
|
|
Одинарный
|
Одна катушка с магнитопроводом
|
Аналоговый или цифровой
|
Простое обнаружение металлических объектов
|
Простота, экономичность, чувствительны к внешним воздействиям
|
|
Дифференциальный
|
Две катушки, дифференциальная схема
|
Аналоговый
|
Точные измерения перемещения, положение
|
Высокая точность, устойчивость к помехам
|
|
Аналоговый
|
Различные конструкции
|
Непрерывный
|
Измерение расстояний/перемещений
|
Дает значение позиции, чувствителен к внешним условиям
|
|
Цифровой (коммутационный)
|
Различные конструкции
|
Дискретный (включено/выключено)
|
Обнаружение наличия объекта
|
Прост в интеграции, надежен
|
|
Стойкий к высокому давлению
|
Усиленный корпус, герметизация
|
Аналоговый или цифровой
|
Работа в экстремальных давлениях
|
Защита от деформаций и повреждений
|
|
Взрывозащищенный (NAMUR)
|
Специализированный корпус и электрическая схема
|
Аналоговый
|
Опасные производства
|
Искробезопасность, сертификаты безопасности
|
Часто задаваемые вопросы
- Что такое индуктивный датчик и как он работает?
- Индуктивный датчик — это устройство для бесконтактного обнаружения металлических объектов, основанное на изменении индуктивности катушки при их приближении.
- В чем разница между аналоговыми и цифровыми индуктивными датчиками?
- Аналоговые датчики выдают непрерывный сигнал, пропорциональный расстоянию до объекта, а цифровые формируют дискретный сигнал при достижении пределы обнаружения.
- Где применяются дифференциальные индуктивные датчики?
- Они используются для точных измерений положения и перемещения, например, в системах управления станками с ЧПУ и измерительных приборах.
- Как выбрать индуктивный датчик для высоких давлений?
- Нужно учитывать диапазон давлений, материал корпуса и чувствительных элементов, а также требования к точности и стабильности.
- Можно ли использовать индуктивные датчики в опасных зонах?
- Да, для этого существуют взрывозащищенные датчики с интерфейсом NAMUR, обеспечивающие безопасность и соответствие нормативам.
- Какие факторы влияют на точность аналоговых индуктивных датчиков?
- На точность влияют температурные изменения, нелинейность характеристики устройства и электромагнитные помехи.
- Какие преимущества у дифференциальной схемы индуктивных датчиков?
- Дифференциальные датчики обеспечивают высокую чувствительность и снижение влияния внешних помех.
- Можно ли интегрировать цифровые индуктивные датчики с системами управления?
- Да, цифровые датчики легко интегрируются благодаря дискретному выходному сигналу с типичными состояниями "включено" и "выключено".
Специалисты компании Би Энд Би Инжиниринг считают, что правильный подбор и использование индуктивных датчиков с учетом условий эксплуатации и требуемой точности существенно повышает эффективность и надежность автоматизированных систем.
