Какой блок питания подойдет: полное руководство по выбору
В сложном организме любого электронного устройства блок питания (БП) выполняет функцию, сравнимую с сердцем и системой пищеварения одновременно. Он преобразует «грубую» энергию из бытовой электросети в точно дозированное, стабильное «питание», необходимое для деликатных микросхем, процессоров и сенсоров. Ошибка в выборе этого компонента, в отличие от многих других, редко прощается: она может привести не только к нестабильной работе, но и к необратимому выходу из строя всего устройства. Многообразие моделей, представленных на специализированных платформах, таких как
https://radaelectron.ru, способно поставить в тупик даже опытного инженера, не говоря уже о начинающем энтузиасте. Цель данного материала систематизировать процесс выбора, разложив его на последовательные и понятные этапы, от базовых электрических величин до специфических характеристик разъемов и стандартов эффективности.
Три кита выбора: напряжение, ток и мощность
Процесс подбора источника питания базируется на трех фундаментальных электрических параметрах, игнорирование которых неизбежно ведет к некорректной работе или поломке оборудования. Эти параметры напряжение, сила тока и мощность. Они взаимосвязаны, но каждый несет свою уникальную функциональную нагрузку и требует отдельного анализа.
Напряжение (v): параметр строгой совместимости
Напряжение, измеряемое в Вольтах (В), можно представить как электрическоедавление, с которым источник питания подает энергию на потребителя. Это наиболее критичный параметр, не допускающий никаких компромиссов. Электронные компоненты устройства рассчитаны на работу в очень узком диапазоне напряжений. Подача завышенного напряжения практически мгновенно выводит из строя чувствительные микросхемы это равносильно попытке надуть воздушный шар с помощью промышленного компрессора. С другой стороны, недостаточное напряжение вызываетэлектрическое голодание: устройство может не включиться, работать нестабильно, самопроизвольно перезагружаться или отключаться под нагрузкой.
Выходное напряжение блока питания должно в точности соответствовать напряжению, требуемому для питания устройства. Допустимое отклонение редко превышает ±5%, и эту информацию следует уточнять в технической документации к прибору.
Найти требуемое значение напряжения можно на корпусе старого (вышедшего из строя) блока питания, на самом устройстве рядом с разъемом питания или в его инструкции. Оно обозначается как Input Voltage или просто V.
Сила тока (a): принцип достаточного запаса
Сила тока, измеряемая в Амперах (А), характеризуетколичество электричества, которое блок питания способен отдать в единицу времени. Если напряжение это давление, то ток это ширина потока. В отличие от напряжения, здесь действует иное правило: сила тока, которую может обеспечить блок питания, должна быть равна или, что предпочтительнее, больше той, что потребляет устройство.
Устройство самовозьмет ровно столько тока, сколько ему необходимо для работы в данный момент. Блок питания с большим номинальным током не повредит прибор; он просто будет работать с запасом, не на пределе своих возможностей. А вот источник питания с недостаточной силой тока это гарантированная проблема. При попытке устройства потребить больше тока, чем БП может отдать, последний будет работать с перегрузкой, что приведет к сильному нагреву, падению выходного напряжения (просадке) и, в конечном итоге, к его отключению или выходу из строя.
Номинальный ток блока питания должен быть равен или, что предпочтительнее, превышать ток потребления устройства. Запас по току в 20-30% обеспечивает стабильность, долговечность БП и корректную работу при пиковых нагрузках.

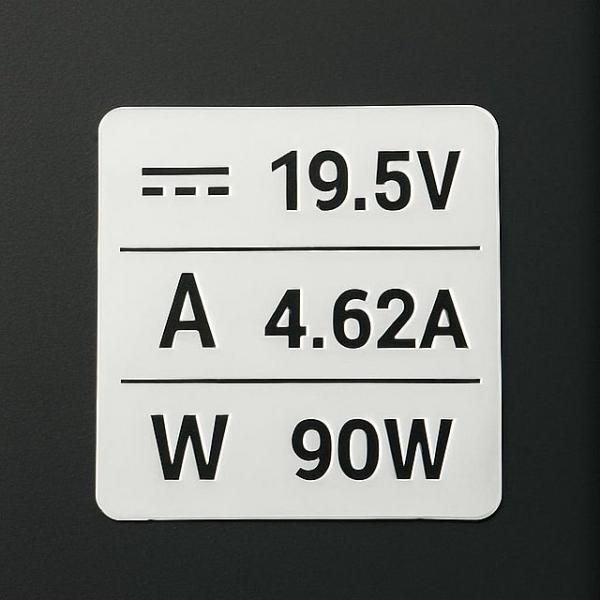

Пример маркировки блока питания. Ключевые параметры (Output) всегда указываются на корпусе устройства.
Мощность (w): итоговый показатель
Мощность, измеряемая в Ваттах (Вт), является производной величиной и вычисляется как произведение напряжения на силу тока (P = V × I). Например, блок питания с характеристиками 12В и 2А имеет мощность 24 Вт. Этот параметр удобен для быстрой оценки, но не должен быть единственным критерием выбора. Два блока питания одинаковой мощности, например 60 Вт, могут быть не взаимозаменяемы: один может иметь параметры 12В/5А, а другой 20В/3А. Ориентироваться следует в первую очередь на точное соответствие напряжения и достаточный запас по току.

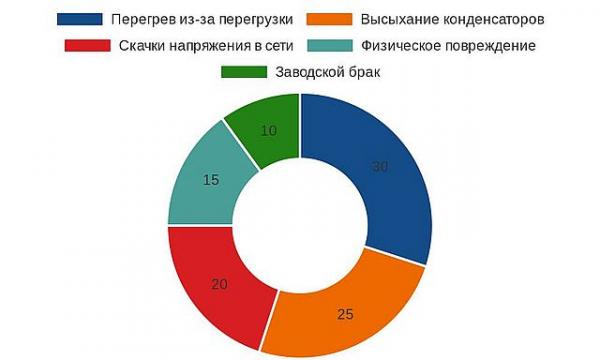

Тем не менее, концепция запаса по мощности остается актуальной. Выбор блока питания, мощность которого на 20-30% превышает максимальное энергопотребление устройства, дает несколько преимуществ:
- Снижение рабочей температуры: БП не работает на пределе, меньше греется, что продлевает срок службы его компонентов.
- Стабильность: Обеспечивается устойчивая работа устройства во время пиковых нагрузок, когда потребление энергии кратковременно возрастает.
- Долговечность: Компоненты блока питания (особенно электролитические конденсаторы) изнашиваются медленнее, если не подвергаются постоянным перегрузкам.
Не менее важный аспект: полярность
Для устройств, использующих для подключения круглые штекеры (DC barrel connectors), существует еще один критически важный параметр полярность. Он определяет, какой из контактов разъема является положительным (+), а какой отрицательным (-). Существует два стандартных варианта: с плюсом в центре (center-positive) и с минусом в центре (center-negative). Полярность всегда обозначается специальным графическим символом на корпусе как блока питания, так и самого устройства.
Перед подключением всегда сверяйте графическое обозначение полярности на блоке питания и на самом устройстве. Они должны полностью совпадать. Неправильная полярность одна из самых частых причин мгновенного и необратимого выхода электроники из строя.
Переполюсовка может вызвать короткое замыкание на входе питания устройства, что приводит к выгоранию защитных диодов, стабилизаторов напряжения и других элементов входной цепи. Внимательная проверка этого простого символа способна предотвратить дорогостоящий ремонт.
За пределами вольт и ампер: типология и конструктивные особенности
Если напряжение, ток и мощность определяют, что именно подается на устройство, то тип, конструкция и разъем блока питания отвечают на вопрос, как это делается. Эти, на первый взгляд, вторичные характеристики играют не менее важную роль в обеспечении стабильной, безопасной и долговечной работы. Неверный выбор по этим параметрам может сделать электрически совместимый блок питания физически бесполезным или даже опасным.
Два подхода к преобразованию: линейные и импульсные БП
В основе любого блока питания лежит процесс преобразования переменного тока (AC) из сети в постоянный ток (DC), необходимый для электроники. Исторически и технологически этот процесс реализуется двумя принципиально разными способами, что порождает два класса устройств: линейные и импульсные.
Линейные блоки питания (LPS)
Этоклассическая технология, работающая по простому и надежному принципу. Входное переменное напряжение сначала понижается массивным трансформатором, затем выпрямляется диодным мостом и сглаживается конденсаторами. Финальную стабилизацию до нужного уровня обеспечивает линейный регулятор, который рассеивает всю избыточную энергию в виде тепла. Этот процесс можно сравнить с работой скульптора, который берет большой каменный блок и отсекает все лишнее, чтобы получить нужную форму.
- Преимущества: Исключительно низкий уровень шумов и пульсаций на выходе, простота конструкции, высокая надежность.
- Недостатки: Низкий КПД (обычно 30-60%), большие габариты и вес из-за тяжелого трансформатора, сильный нагрев, чувствительность к колебаниям входного напряжения.
Из-за своих недостатков линейные БП сегодня являются узкоспециализированным решением. Их применяют там, где чистота питания имеет первостепенное значение: в высококачественной аудиотехнике (Hi-Fi и Hi-End), прецизионном измерительном оборудовании и некоторых медицинских приборах.
Импульсные блоки питания (SMPS)
Это современная и доминирующая на рынке технология. Здесь сетевое напряжение сначала выпрямляется, а затем преобразуется в высокочастотные импульсы (десятки или сотни килогерц). Эти импульсы подаются на миниатюрный трансформатор, после чего снова выпрямляются и сглаживаются. Управляет всем процессом сложная схема с обратной связью, которая постоянно корректирует параметры импульсов. Это похоже на работу системы климат-контроля, которая не просто охлаждает воздух, а постоянно измеряет температуру и точно дозирует мощность компрессора.
Сегодня более 95% всех бытовых и промышленных блоков питания являются импульсными благодаря их непревзойденной эффективности, компактности и широкому диапазону рабочих напряжений.
- Преимущества: Высокий КПД (80-97%), малый вес и габариты, способность работать в широком диапазоне входных напряжений (например, 100-240В), относительно низкая стоимость.
- Недостатки: Более сложная схема, потенциальное наличие высокочастотных пульсаций и электромагнитных помех (EMI) на выходе, которые могут влиять на чувствительное оборудование.
Для подавляющего большинства задач, от питания ноутбука до светодиодной ленты, импульсный блок питания является оптимальным и безальтернативным выбором.
Форм-фактор: физическое воплощение
Конструктивное исполнение блока питания определяет способ его подключения и интеграции с оборудованием.
- Сетевой адаптер (вилка-адаптер). Компактное устройство, корпус которого объединен с сетевой вилкой. Вставляется непосредственно в розетку. Удобен для маломощных устройств (зарядки для телефонов, роутеры), но его габариты могут перекрывать соседние гнезда в сетевом фильтре.
- Настольный (внешний). Представляет собой отдельный блок (кирпичик), который соединяется с розеткой съемным сетевым кабелем, а с устройством кабелем с соответствующим штекером. Такое исполнение характерно для более мощных потребителей, таких как ноутбуки, моноблоки, игровые консоли.
- Встраиваемый (промышленный). Выпускается в виде платы (открытое исполнение, open frame) или в защитном перфорированном металлическом кожухе. Предназначен для монтажа внутри корпуса основного оборудования. Подключение к сети и нагрузке осуществляется через клеммные колодки. Требует квалифицированного монтажа и соблюдения мер электробезопасности.

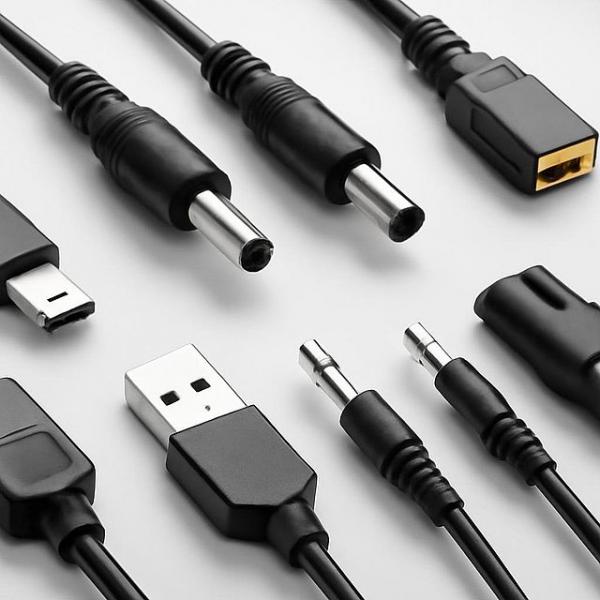

Правильный разъем так же важен, как и правильное напряжение. Ошибка в выборе штекера сделает БП бесполезным.
Разъем подключения: проблемапоследней мили
Даже идеально подобранный по электрическим параметрам и форм-фактору блок питания окажется бесполезен, если его штекер физически не подходит к гнезду устройства. Это финальный и часто самый недооцененный этап выбора.
Наиболее распространенным типом является цилиндрический разъем (DC barrel connector). Для его правильного подбора необходимо знать три параметра:
- Внешний диаметр (OD).
- Внутренний диаметр (ID).
- Длина штекера.
Эти размеры измеряются в миллиметрах. Самые популярные комбинации 5.5x2.5 мм и 5.5x2.1 мм. Разница всего в 0.4 мм, но она критична: штекер 5.5x2.5 мм может физически войти в гнездо 5.5x2.1 мм, но внутренний контакт будет ненадежным. Это чревато перегревом, искрением и выходом из строя как блока питания, так и самого устройства.
Ненадежный контакт в разъеме питания это не просто неудобство. Это потенциальный источник перегрева, прерывания питания и, как следствие, нестабильной работы или повреждения оборудования.
Для точного определения размеров штекера лучше всего использовать штангенциркуль. Помимо цилиндрических разъемов, существуют и другие типы: USB (Micro-USB, Type-C, который становится все более универсальным стандартом), а также множество проприетарных разъемов, используемых производителями (например, Apple Mag Safe, Dell или HP со своими специфическими формами).
Стандарты эффективности и защиты: невидимые гаранты качества
При выборе блока питания легко сосредоточиться на очевидных параметрах, таких как напряжение и ток, упуская из виду менее заметные, но не менее важные характеристики. Речь идет о стандартах энергоэффективности и встроенных системах защиты. Эти аспекты напрямую влияют на экономичность, безопасность и долговечность как самого блока питания, так и подключенного к нему оборудования. Качественный источник питания это не просто преобразователь напряжения, а интеллектуальный страж, оберегающий дорогую электронику.
Энергоэффективность: коэффициент полезного действия (КПД)
Эффективность блока питания это отношение выходной мощности (полезной, идущей к устройству) к входной (потребляемой из сети). Разница между этими двумя величинами теряется, преобразуясь в тепло. Например, если БП мощностью 100 Вт потребляет из розетки 120 Вт, его КПД составляет 100/120 ≈ 83.3%. Оставшиеся 20 Вт рассеиваются в виде тепла.
Высокий КПД означает:
- Экономию электроэнергии. Меньше энергии тратится впустую, что отражается на счетах за электричество, особенно при круглосуточной работе оборудования.
- Меньший нагрев. Чем эффективнее БП, тем меньше он греется. Это снижает риск перегрева, позволяет использовать пассивное охлаждение (без шумных вентиляторов) и продлевает срок службы электронных компонентов.
- Экологичность. Снижение бесполезного потребления энергии уменьшает нагрузку на окружающую среду.
Для внешних блоков питания существует международная система маркировки энергоэффективности (International Efficiency Marking Protocol). Она обозначается римскими цифрами на корпусе устройства (например, Level VI). Чем выше цифра, тем строже требования к КПД в рабочем режиме и к потреблению в режиме холостого хода (когда БП включен в сеть, но нагрузка отключена).
Сравнительная таблица стандартов энергоэффективности
Сравнение требований к КПД и потреблению на холостом ходу для внешних блоков питания мощностью менее 49 Вт.
|
Стандарт
|
Год принятия
|
Минимальный средний КПД
|
Макс. потребление без нагрузки, Вт
|
|
Level III
|
2004
|
~78%
|
0.50
|
|
Level IV
|
2008
|
~83%
|
0.30
|
|
Level V
|
2011
|
~85%
|
0.15
|
|
Level VI
|
2016
|
~87%
|
0.10
|
На сегодняшний день стандарт Level VI является де-факто обязательным для большинства рынков, включая США и Евросоюз. При выборе блока питания следует отдавать предпочтение моделям, соответствующим этому стандарту.
Встроенные системы защиты: электронный предохранитель
Современные импульсные блоки питания оснащаются комплексом защитных схем, которые предотвращают выход из строя как самого БП, так и питаемого устройства при возникновении нештатных ситуаций. Наличие этих защит признак качественного изделия.
Основные типы защит:
- Защита от короткого замыкания (SCP - Short Circuit Protection). Одна из самых важных функций. При возникновении короткого замыкания на выходе (например, при повреждении кабеля) схема мгновенно отключает подачу питания. После устранения КЗ блок питания, как правило, автоматически восстанавливает свою работоспособность.
- Защита от перегрузки по току (OCP - Over Current Protection). Срабатывает, если нагрузка пытается потребить ток, превышающий номинальное значение блока питания. Это предотвращает перегрев и выход из строя компонентов БП.
- Защита от перенапряжения (OVP - Over Voltage Protection). Отключает блок питания, если выходное напряжение по какой-либо причине (например, сбой в схеме обратной связи) превышает допустимый порог. Это защищает подключенное оборудование от повреждения высоким напряжением.
- Защита от перегрева (OTP - Over Temperature Protection). Встроенный термодатчик контролирует температуру ключевых компонентов блока питания. При достижении критического значения БП отключается, предотвращая тепловое разрушение.
Экономия на блоке питания без базовых систем защиты это ложная экономия, которая может обернуться покупкой нового, гораздо более дорогого устройства взамен сгоревшего.
Информация о наличии тех или иных видов защиты обычно указывается в технической спецификации (datasheet) на блок питания. Отсутствие упоминаний о SCP, OCP и OVP является тревожным сигналом и поводом рассмотреть другую модель, особенно если речь идет о питании дорогостоящей электроники.
Практический алгоритм выбора и распространенные ошибки
Теоретические знания обретают ценность только в практическом применении. Чтобы систематизировать процесс подбора блока питания и свести к минимуму вероятность ошибки, можно воспользоваться следующим пошаговым алгоритмом. Он объединяет все рассмотренные выше аспекты в единую логическую последовательность.
- Идентификация базовых параметров. Первоочередная задача найти точные требования к питанию вашего устройства. Осмотрите корпус прибора (рядом с разъемом питания), изучите старый блок питания или обратитесь к технической документации. Вам необходимо найти три ключевых значения: выходное напряжение (Output V), силу тока (Output A) и полярность (графический символ).
- Расчет мощности с запасом. Умножьте требуемое напряжение на силу тока, чтобы получить минимально необходимую мощность (P = V × I). Затем добавьте к этому значению запас в 20-30%. Например, если устройству нужно 12В и 2А (24 Вт), ищите блок питания с параметрами 12В и не менее 2.5А (30 Вт).
- Определение типа и размеров разъема. Внимательно осмотрите штекер старого БП и гнездо на устройстве. Если это стандартный цилиндрический разъем, измерьте его внешний и внутренний диаметры с помощью штангенциркуля. Для нестандартных разъемов (USB-C, проприетарные) ищите блок питания, в спецификации которого явно указана совместимость с вашей моделью устройства.
- Выбор форм-фактора. Определите, какой конструктив будет наиболее удобен: компактный адаптер-вилка, настольный блок со съемным сетевым шнуром или встраиваемый модуль для монтажа внутри корпуса.
- Проверка стандартов и защит. Отдавайте предпочтение моделям, соответствующим современному стандарту энергоэффективности (Level VI). Убедитесь, что в техническом описании упомянуты основные системы защиты: от короткого замыкания (SCP), перегрузки (OCP) и перенапряжения (OVP).
Частые ошибки, которых следует избегать
Даже при наличии алгоритма существуют типичные заблуждения и ошибки, приводящие к неправильному выбору.
- Игнорирование полярности. Самая опасная ошибка. Подключение блока питания с обратной полярностью почти всегда приводит к мгновенному выходу электроники из строя.
- Принциппочти такое же напряжение. Использование блока питания на 19В вместо требуемых 20В (или наоборот) недопустимо. Даже небольшое отклонение может привести к нестабильной работе или повреждению компонентов.
- Недостаточный запас по току. Выбор блока питаниявпритык по силе тока заставляет его постоянно работать на пределе возможностей, что ведет к перегреву и значительно сокращает срок его службы.
- Покупкауниверсального блока питания с набором переходников. Такие решения могут быть удобны в экстренных случаях, но часто страдают от ненадежного контакта в сменных штекерах, что может вызывать искрение и перебои в питании.
Наиболее рискованным решением является покупка безымянного (no-name) блока питания по самой низкой цене. Зачастую такие устройства не имеют заявленных систем защиты, их реальные характеристики не соответствуют маркировке, а качество компонентов крайне низкое.
Часто задаваемые вопросы (FAQ)
Можно ли использовать блок питания с большей силой тока (ампер)?
Да, можно и даже рекомендуется. Устройство потребляет ровно столько тока, сколько ему необходимо. Б
Что произойдет, если использовать блок питания с другим напряжением (вольт)?
Это крайне опасно. Если напряжение БП выше требуемого, это почти гарантированно приведет к необратимому повреждению электроники устройства. Если напряжение ниже, устройство, скорее всего, не включится или будет работать нестабильно, с постоянными сбоями и перезагрузками.
Что случится, если перепутать полярность?
Подключение блока питания с неверной полярностью (например, плюс на минусе и наоборот) в большинстве случаев вызывает мгновенное короткое замыкание на входе питания устройства. Это может сжечь защитные диоды, стабилизаторы и другие компоненты входной цепи, что потребует сложного и дорогостоящего ремонта.
Почему новый блок питания сильно греется?
Небольшой нагрев во время работы это нормальное явление, так как часть энергии преобразуется в тепло (потери КПД). Однако чрезмерный нагрев, при котором к корпусу невозможно прикоснуться, может указывать на то, что блок питания работает с перегрузкой (его мощности недостаточно) или на его низкое качество и плохую схемотехнику.
Стоит ли покупать универсальный блок питания с переключателем напряжения?
Универсальные блоки питания могут быть полезны как временное или экстренное решение. Однако они имеют недостатки: риск случайно переключить напряжение на неверное значение, менее надежный контакт в сменных разъемах и зачастую более низкое общее качество по сравнению со специализированными моделями. Для постоянного использования предпочтительнее блок питания с фиксированными параметрами, точно соответствующими вашему устройству.
Заключение
Выбор подходящего блока питания это не тривиальная задача, а взвешенный процесс, требующий внимания к деталям. Правильный подбор гарантирует не только стабильную и корректную работу электроники, но и ее безопасность и долговечность. Ключевыми критериями всегда остаются точное соответствие напряжения и полярности, а также достаточный запас по силе тока и мощности.
Перед покупкой всегда трижды проверяйте все параметры: напряжение, ток, полярность и размеры разъема. Не экономьте на качестве и системах защиты, ведь стоимость блока питания несоизмеримо мала по сравнению с ценой оборудования, которое он питает. Вооружившись знаниями из этой статьи, вы сможете сделать осознанный и безошибочный выбор, который обеспечит вашим устройствам долгую и стабильную жизнь. Подходите к этому процессу методично, и ваша техника будет вам благодарна.
